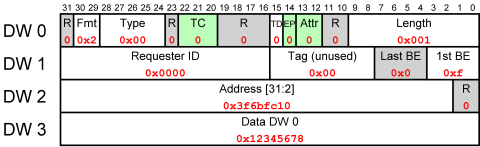

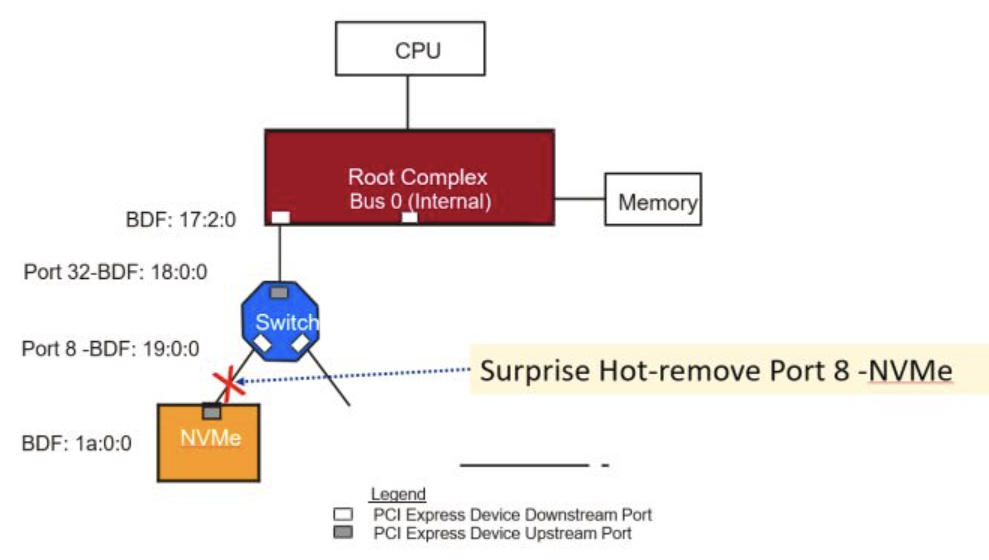

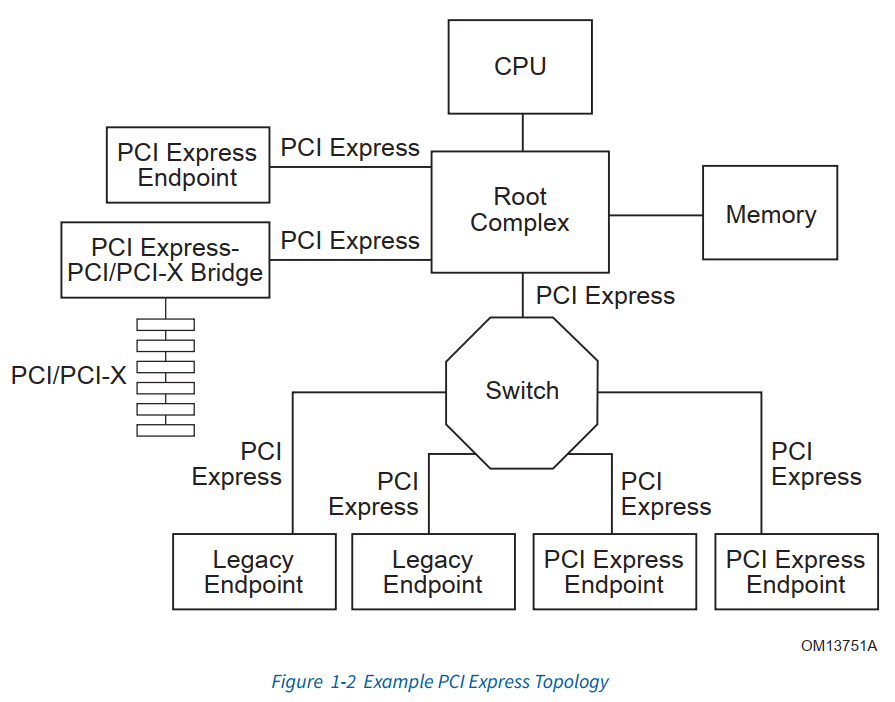

Jun 24 2026 Off 摘要 PCI Express 链路上传输的每一条 DMA 读写请求都被封装为 TLP(事务层数据包),携带设备标识符和目标物理地址。IOMMU 通过 BDF 编号和地址转换表对这些请求进行合法性检查,阻止未经授权的内存访问。然而,TLP 层存在一个容易被忽视的攻击面:高级错误报告(AER)允许设备向根复合体报告各类错误,而端到端 CRC(ECRC)本用于检测传输过程中的比特翻转,却可能被恶意设备主动操纵,迫使接收端进入错误恢复流程。在错误恢复的重传机制中,如果攻击者能够制造 TLP 的“合法重放”,并将其中的物理地址字段替换为攻击目标,便能在 IOMMU 检查之前完成 DMA 重定向。 PCIe TLP 与 DMA 的权限模型 TLP 的结构与路由PCIe 采用分层协议,事务层负责在设备与主机之间传输数据。 每个 TLP 包含:TLP 前缀(可选):用于扩展头信息。TLP 头:包含格式(Fmt)和类型(Type)字段,决定 TLP 是存储器读写、配置读写、消息还是完成包。对于存储器写 TLP,头中还有地址字段(32 位或 64 位物理地址)。数据载荷:实际传输的有效数据。TLP 摘要:可选字段,包含 32 位的 ECRC,用于检测端到端的比特错误。在 DMA 操作中,设备主动向主机内存发起读写请求。主机芯片组中的根复合体(Root Complex)根据 TLP 头中的 Requester ID(Bus/Device/Function,BDF)和地址进行路由,并由 IOMMU 根据设备所属的源标识执行地址转换和权限校验。IOMMU 的保护与盲区IOMMU 使用设备专属的 DMA 重映射表,将设备看到的“客户物理地址”转换为主机物理地址,同时检查访问权限。其检查依据是 TLP 头中的 BDF 号和客户地址。如果 BDF 与 TLP 的内容不一致(例如地址字段被篡改),只要转换结果对应的主机物理地址对该设备是允许的,则写入操作成功——这正是 DMA 攻击的传统模型。然而,IOMMU 的检查发生在根复合体内部,位于数据链路层的处理之后。如果攻击者能够在数据链路层或物理层介入,在 IOMMU 看到 TLP 之前修改其地址字段,则可以实现对受保护内存区域的非法写入。本文讨论的 AER/ECRC 劫持正是此类攻击的一种具体实现方式。 AER与 ECRC 机制 AER 结构AER 是 PCIe 的一项可选扩展,允许设备向根复合体报告可纠正和不可纠正错误。 其配置空间包含:AER Capability Header:表明该设备支持 AER。Uncorrectable Error Status Register:记录不可纠正错误(如 ECRC 错误、数据链路协议错误)。Uncorrectable Error Mask Register:屏蔽特定错误报告。Uncorrectable Error Severity Register:设置错误的严重程度,决定是否触发 NMI 或系统中断。Correctable Error Status Register:记录可纠正错误(如重放计时器超时)。当 PCIe 设备检测到内部错误或接收到带有 ECRC 错误的 TLP 时,会更新相应状态寄存器,并可选择向主机发送错误消息(ERR_COR、ERR_NONFATAL、ERR_FATAL 等)。主机随后进入错误处理流程,通常会触发 AER 驱动程序介入。ECRC 的生成与校验ECRC 是 TLP 摘要字段中的 32 位循环冗余校验码,覆盖 TLP 的所有头和数据载荷(但不包含前缀)。它由发送端计算并附加,接收端(通常是根复合体或设备)可选择是否校验。如果接收端启用了 ECRC 校验,且发现 ECRC 不匹配,则视为不可纠正错误(ECRC Error),并更新 AER 相关寄存器。攻击者可以利用 ECRC 校验的这一机制,故意发送一个带有错误 ECRC 的有效 TLP。接收端检测到 ECRC 错误后,将丢弃该 TLP 并向发送端报告错误。根据 PCIe 规范,在某些情况下(例如 Completion Timeout 或 ECRC 错误),发送端可以选择重放该 TLP。如果攻击者能够控制重放时的 TLP 内容,将原始的合法地址替换为恶意地址,便可完成 DMA 重定向,而这一切在 IOMMU 看来都是“合法重放”。 TLP 中间人攻击模型 攻击者定位在本攻击模型中,攻击者已控制一个恶意的 PCIe FPGA 设备(如基于 Xilinx 或 Intel FPGA 的开发板)插入目标主机的 PCIe 插槽,或者利用已遭入侵的现有设备(如智能网卡)进行固件级注入。该设备具有正常的事务层和物理层能力,能够主动生成和发送任意 TLP。攻击流程初始化:恶意设备向根复合体注册 DMA 地址空间,并获取对应的 IOMMU 映射。此时设备被允许访问某块合法的内存区域(例如 0x10000000-0x10010000)。构造合法 TLP:设备生成一个标准的存储器写 TLP,目标物理地址为合法区域内的某个地址(0x10000000),并附带正确的 ECRC。该 TLP 会被 IOMMU 正常通过。注入 ECRC 错误:设备在物理层输出此 TLP 时,故意修改 ECRC 字段,使其错误。同时保留原始 TLP 的其余部分不变。触发错误恢复:根复合体接收 TLP,检测到 ECRC 错误,丢弃该 TLP。同时根复合体向设备发送错误消息(Error Message),告知发生 ECRC 错误。设备收到后,根据 PCIe 协议,标记该事务为“待重试”。重放恶意 TLP:设备在重试队列中,将原 TLP 的地址字段替换为攻击目标地址(例如 0x20000000,属于内核或其他敏感区域)。然后重新计算正确的 ECRC,并将此恶意 TLP 发送出去。由于根复合体将此视为之前失败事务的重试,可能不会再次进行 IOMMU 严格的重映射(或者在某些实现中,重试沿用原 TLP 的事务 ID 和权限上下文),从而导致该恶意 TLP 被接受并写入非法区域。DMA 重定向成功:攻击者的恶意设备成功写入受保护的内存,达成权限提升或数据篡改。攻击的可行性条件PCIe 设备支持 AER 和 ECRC 校验(根复合体侧需开启 ECRC 检查,通常在现代系统 BIOS 中默认启用)。硬件平台允许 Error Severity 被配置为非致命的,从而系统不会直接崩溃,而是交由 AER 驱动处理。攻击者能在错误恢复的重试间隙中修改 TLP 内容,这通常要求设备有足够的硬件灵活性(FPGA)来实现 TLP 缓冲和动态修改。 QEMU 环境下的 AER 注入与 TLP 重放模拟 由于真实硬件的 PCIe 攻击需要专用 FPGA 设备,本文以 QEMU 虚拟机下的 PCIe 仿真为基础,使用 Python 脚本与 QEMU 的 QMP 接口交互,模拟向虚拟 PCIe 设备注入 AER 错误并观察 DMA 行为。QEMU 虚拟机 PCIe 拓扑如下,可以看到 AER 注入点: 以下代码片段展示如何通过 QEMU 的 AER 注入功能触发错误,并结合虚拟 IOMMU 观察地址转换。 #!/usr/bin/env python3 """ aer_inject_sim.py — QEMU AER 错误注入与 DMA 重定向模拟 依赖: QEMU >= 6.0 (支持 AER), py-qmp 启动 QEMU 示例命令: qemu-system-x86_64 -M q35 -enable-kvm -m 4G \ -device pcie-root-port,port=0,chassis=1,id=pcie.1 \ -device virtio-net-pci,bus=pcie.1,id=net0 \ -qmp unix:/tmp/qmp.sock,server,nowait """ import json from qmp import QEMUMonitorProtocol definject_aer_error(qemu_socket, device_id, error_type="ecrc"): """通过 QMP 向指定 PCIe 设备注入 AER 错误""" qemu = QEMUMonitorProtocol(qemu_socket) qemu.connect() # 获取设备的 PCIe 地址 result = qemu.cmd("query-pci", {}) device_bus = None for dev in result['return']: if device_id in dev['qdev_id']: device_bus = dev['bus'] break ifnot device_bus: print("Device not found") return # 注入 AER 错误 (需要 QEMU 支持 aer-inject 命令) cmd_args = { "advisory-non-fatal": True, "ecrc-error": Trueif error_type == "ecrc"elseFalse } # QEMU 的 aer-inject 命令需要设备的 PCI 地址,格式如 "0000:00:01.0" pci_addr = f"0000:{device_bus:02x}:00.0" inject_cmd = { "execute": "aer-inject", "arguments": { "device": pci_addr, "errors": [ { "type": "uncorrectable", "ecrc": True } ] } } ret = qemu.cmd_raw(json.dumps(inject_cmd)) print(f"Injected AER error on {pci_addr}: {ret}") if __name__ == "__main__": # 假设虚拟网卡的 qdev_id 为 "net0" inject_aer_error("/tmp/qmp.sock", "net0", "ecrc") 说明:上述代码利用 QEMU 的 QMP 接口注入 AER 错误,模拟了攻击的第一步——触发 ECRC 错误。在实际攻击中,恶意设备将在此后利用重试机制替换地址。 防御策略 IOMMU 强制重映射确保 IOMMU 在重试事务时仍然执行完整的地址转换,不因事务 ID 相同而放松检查。现代操作系统中的 IOMMU 驱动(如 Intel VT-d 和 AMD-Vi)已具备此类防护,但需确认固件和内核配置开启了严格模式。以下是Intel VT-d DMA 重映射架构的数据流向与层次抽象图: ┌────────────────────────────────────────────────────────┐ │ CPU 视角 │ │ │ │ Guest VM Memory Host Physical Memory │ │ (Guest PA) (Host PA = HPA) │ │ │ ^ │ │ └─────────┐ ┌──────────┘ │ └───────────────────┼───────┼────────────────────────────┘ │ │ v │ (DMA 写入/读取) ┌───────────────────┼───────┼────────────────────────────┐ │ VT-d Hardware│(Root-Complex 内置) │ │ v │ │ [ PCIe Request ] ───> [ 硬件查表逻辑 ] ───────────────┤ │ (包含 Source-ID & │ │ │ DMA 原生地址) v │ │ +──────────────+ │ │ │ Context Entry│ │ │ +──────┬───────+ │ │ │ │ │ v │ │ +──────────────+ │ │ │ IOMMU 页表 │ │ │ │ (映射转换基准)│ │ │ +──────┬───────+ │ │ │ │ │ v │ │ [ 地址重映射完成 ] │ └────────────────────────────────────────────────────────┘ 限制 AER 错误处理的特权将 AER 错误处理限制在内核 AER 驱动中,并确保错误严重性设置为“致命”(Fatal)对于关键设备,使系统在检测到不可纠正错误时直接冻结或重置设备,避免给予攻击者重试窗口。硬件信任根与 TLP 认证未来 PCIe 规范(如 PCIe 6.0/7.0 引入的 IDE – Integrity and Data Encryption)通过消息认证码(MAC)保护 TLP 完整性,从根本上防止内容篡改。部署支持 IDE 的平台可彻底杜绝此类攻击。 结语 PCIe 的 DMA 安全长期依赖 IOMMU 和地址转换表,而 AER 错误恢复机制在保证可靠性的同时,却为攻击者留下了重放篡改的窗口。TLP 中间人攻击利用了 ECRC 错误处理路径中的重试信任假设,规避了 IOMMU 基于 BDF 的静态检查。随着 PCIe 链路速率提升和分布式计算场景的增加,这一物理层的“幽灵漏洞”将愈发值得硬件设计师和安全研究者警惕。在完整部署 IDE 之前,严格配置 IOMMU、妥善管理 AER 错误严重等级,以及监控异常重试行为,是弥合这一攻击面的务实的防线。 Post navigation Previous PostPrevious PAC 签名无效引发的域信任降级攻击Next PostNext iBoot SMMU 绕过与 Kernelcache 结构体伪造
